Навігаційні системи для агротехніки: як автокермування CHCNAV NX612 допомагає працювати точніше, швидше та впевненіше

Точне землеробство вже давно перестало бути технологією "для великих агрохолдингів". Сьогодні системи автоматичного кермування стають практичним інструментом для фермерських господарств різного масштабу: від одного трактора до цілого парку техніки. Вони допомагають зменшити перекриття, уникати пропусків, працювати вночі, знижувати втому оператора та краще контролювати виконання польових робіт.

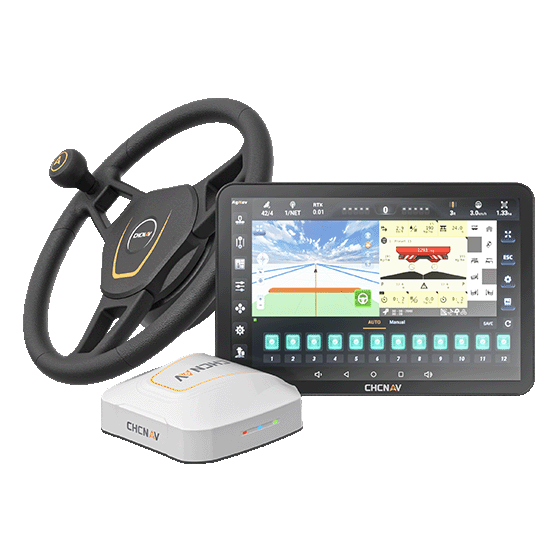

CHCNAV NX612 – система автоматичного кермування для точного землеробства. Фото: CHCNAV

Чому навігація стала важливою частиною сучасного господарства

У польових роботах точність напряму впливає на економіку. Коли трактор відхиляється від заданої траєкторії, господарство може отримувати зайві перекриття під час обробітку ґрунту, посіву, внесення добрив або обприскування. У масштабах одного поля це здається незначною похибкою, але в сезоні вона перетворюється на додаткові мотогодини, зайве пальне, перевитрату матеріалів і нерівномірне навантаження на оператора.

Навігаційна система вирішує це завдання комплексно. Вона допомагає техніці рухатися по заданій лінії з високою точністю, повторювати маршрути, контролювати оброблену площу та зберігати дані про виконані операції. Для аграрія це означає не просто "рівні проходи", а більш прогнозований результат роботи в полі.

Особливо відчутною користь автокермування стає під час довгих змін. Оператору не потрібно постійно утримувати техніку в ідеальній траєкторії вручну. Він може більше уваги приділяти агрегату, якості виконання операції, контролю робочих органів, нормі внесення та безпеці руху.

Що таке CHCNAV NX612

CHCNAV NX612 – це автоматизована система кермування для сільськогосподарської техніки, створена для впровадження точного землеробства без необхідності купувати новий трактор. Вона може встановлюватися на різні типи машин і допомагає виконувати польові операції з високою точністю: посів, культивацію, дискування, внесення добрив, обприскування, підготовку ґрунту та інші роботи.

Система поєднує супутникове позиціонування, електричне кермування, дисплей із програмним забезпеченням AgNav та можливість роботи з цифровими даними. Її головна ідея – зробити точне кермування доступним для господарств, які хочуть підвищити ефективність на вже наявній техніці.

NX612 не варто сприймати лише як "автопілот для трактора". Це робочий інструмент, який допомагає планувати маршрути, зберігати поля, працювати з навігаційними лініями, підключати агрегати через ISOBUS, використовувати камери огляду та синхронізувати дані через хмарну платформу.

З чого складається система

Комплекс CHCNAV NX612 побудований так, щоб основні елементи працювали як єдина система. У типовий комплект входять компоненти для кермування, позиціонування, відображення інформації та підключення обладнання.

• Електричне кермо або компактний мотор кермування – відповідає за автоматичне утримання техніки на заданій траєкторії.
• GNSS-приймач – приймає супутникові сигнали та забезпечує точне визначення положення машини в полі.
• 12,1-дюймовий Android-дисплей – робочий центр оператора з інтерфейсом AgNav, навігаційними лініями, налаштуваннями техніки та відображенням виконаної роботи.
• Камера або камери огляду – допомагають оператору контролювати агрегат і робочу зону, особливо на великій техніці або під час складних операцій.
• Кабелі, кронштейни та монтажні елементи – використовуються для встановлення системи на техніку.

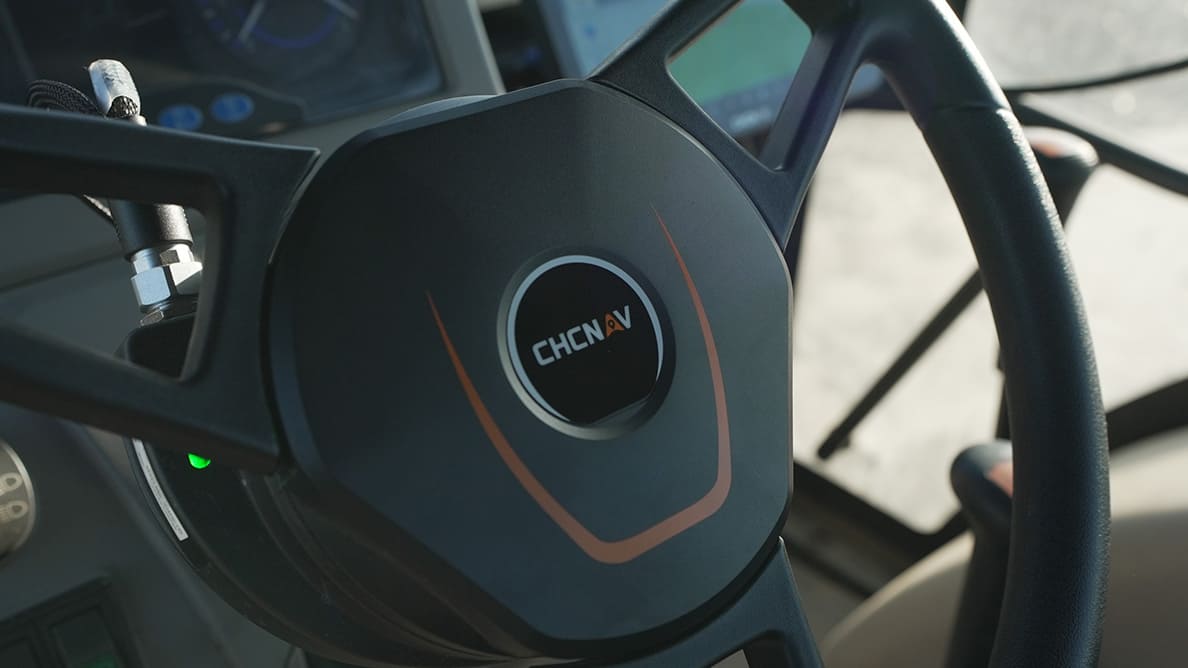

Компактний вузол кермування NX612 допомагає зберегти простір у кабіні. Фото: CHCNAV

Для господарства це зручно тим, що система не прив’язує фермера до одного вузького сценарію. Її можна налаштовувати під конкретну машину, конкретний агрегат і конкретну польову операцію.

Точність до 2,5 см: чому RTK має значення

Основа ефективної навігації – точне позиціонування. Звичайна GPS-навігація може показувати орієнтовне місце розташування, але для аграрних операцій цього часто недостатньо. Під час посіву, міжрядного обробітку або роботи з технологічними коліями різниця навіть у десятки сантиметрів може бути критичною.

CHCNAV NX612 підтримує роботу з GNSS RTK і супутниковими корекціями SkyTrix. Це дозволяє системі досягати високої точності позиціонування – до ±2,5 см. Такий рівень точності допомагає зменшувати перекриття, тримати стабільну траєкторію та краще повторювати проходи під час різних операцій.

Система підтримує декілька режимів GNSS, зокрема SPP, DGPS, RTK, E-PPP, H-PPP та SkyTrix. Для господарства це означає більшу гнучкість: NX612 може працювати в різних умовах покриття, рельєфу та доступності корекційного сигналу.

AgNav 5.0: робочий інтерфейс для оператора

Одна з важливих переваг сучасної навігації – зрозуміле програмне забезпечення. У CHCNAV NX612 використовується інтерфейс AgNav, розроблений спеціально для систем автоматичного кермування. На дисплеї оператор бачить навігаційні лінії, параметри техніки, робочий стан системи, дані агрегату та інформацію про завдання.

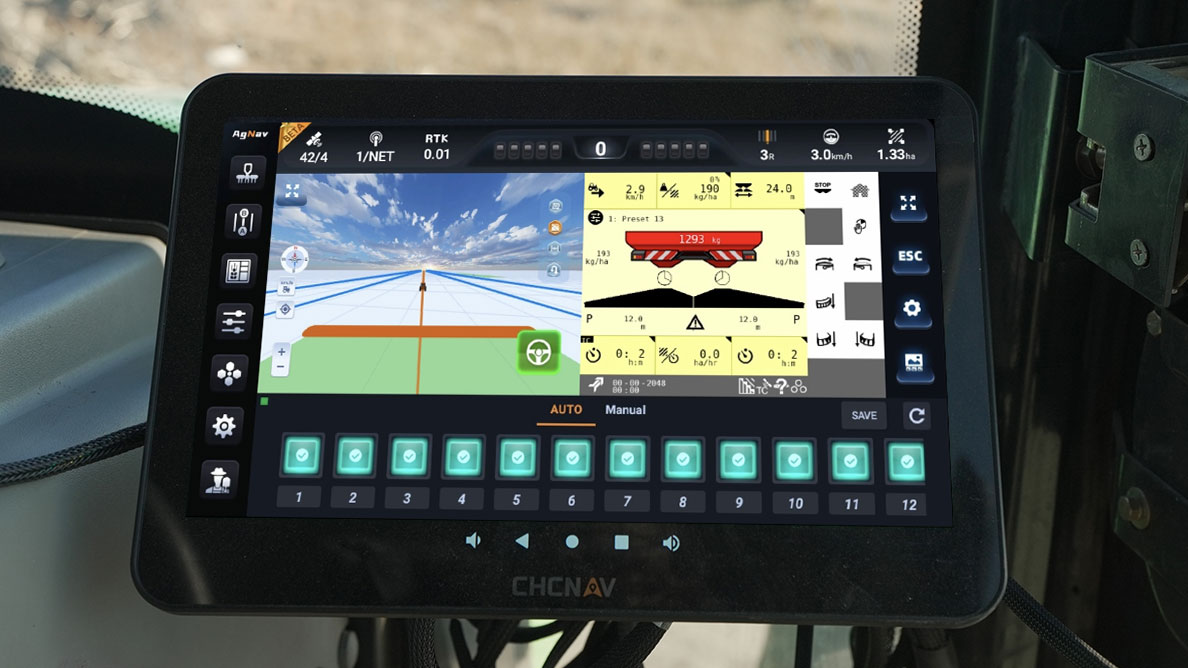

12,1-дюймовий дисплей NX612 з інтерфейсом AgNav. Фото: CHCNAV

Великий екран, зрозумілі іконки та 3D-відображення маршруту спрощують роботу навіть для оператора, який раніше не використовував автокермування. Це важливо, адже будь-яка технологія в полі має бути не лише точною, а й зручною. Якщо система складна в налаштуванні, оператори часто використовують лише частину її можливостей. NX612 орієнтована саме на щоденну практичну роботу.

Система підтримує різні типи навігаційних ліній:

• AB-лінія – класичний прямий маршрут між двома точками поля.
• A+ лінія – швидке створення напряму за поточним курсом техніки.
• Крива лінія – для полів зі складною геометрією або нерівними межами.
• Кругова або замкнена траєкторія – для специфічних сценаріїв обробітку.
• 90-градусна лінія – для швидкої зміни напряму роботи.
• Boxed Line, All Path Line та Path Planning Line – для більш гнучкого планування проходів і покриття площі.

Завдяки різним шаблонам руху систему можна адаптувати не лише до рівних прямокутних полів, а й до ділянок зі складними контурами, клинами, кривими межами або нестандартними маршрутами.

Автоматичний U-розворот: менше напруги наприкінці рядка

Кінець рядка – один із найбільш відповідальних моментів у роботі оператора. Потрібно правильно вийти з проходу, розвернутися, не пошкодити посіви, не втратити траєкторію та точно зайти на наступну лінію. При тривалій роботі це забирає багато уваги.

CHCNAV NX612 підтримує декілька режимів автоматичного U-розвороту, зокрема розворот по AB-лінії, A+ лінії, кривій, межі поля та загінці. Оператор задає необхідні параметри, а система допомагає виконати маневр більш стабільно та повторювано.

Практична користь такої функції особливо помітна на великих площах, під час нічної роботи або при використанні широкозахватних агрегатів. Вона знижує навантаження на оператора та допомагає підтримувати однакову якість проходів протягом усієї зміни.

ISOBUS: коли трактор, агрегат і навігація працюють разом

Сучасне точне землеробство – це не лише рух по рівній лінії. Важливо, щоб трактор, агрегат і навігаційна система могли обмінюватися даними. Саме для цього використовується стандарт ISOBUS.

CHCNAV NX612 підтримує ISOBUS UT, AUX-N, TC-BAS, TC-SC і TC-GEO. Це відкриває можливості для роботи з сучасними сівалками, обприскувачами, розкидачами добрив та іншими агрегатами, які підтримують відповідний стандарт.

Підтримка ISOBUS допомагає інтегрувати навігацію з сучасними агрегатами. Фото: CHCNAV

Для обприскування особливо корисною є підтримка керування секціями. Вона допомагає уникати подвійного внесення препарату на перекриттях і зменшувати пропуски. Для посіву важливими стають точні технологічні колії, повторюваність ліній і контроль проходів. Для внесення добрив – рівномірність і точне покриття площі.

Хмарне управління FarmMaster

Ще один напрям розвитку навігаційних систем – робота з даними. Після виконання польової операції важливо не лише знати, що техніка відпрацювала, а й мати підтвердження: яка площа оброблена, де були проходи, які завдання виконані, які маршрути збережені.

CHCNAV NX612 може працювати з платформою FarmMaster. Це дає можливість синхронізувати дані, передавати завдання, переглядати місцезнаходження техніки та зручніше управляти польовими операціями.

FarmMaster допомагає працювати із завданнями, даними полів і віддаленим моніторингом. Фото: CHCNAV

Для одного трактора це зручний спосіб зберігати історію робіт. Для господарства з кількома одиницями техніки – інструмент, який допомагає уніфікувати дані та швидше передавати налаштування між операторами й машинами.

Сумісність із різними типами техніки

Одна з причин популярності retrofit-систем автоматичного кермування – можливість встановлення на техніку, яка вже працює в господарстві. CHCNAV NX612 сумісна з різними типами сільськогосподарських машин, зокрема з технікою з переднім або заднім кермуванням, гусеничними машинами, шарнірно-зчленованою технікою, самохідними обприскувачами та трансплантерами.

Це важливо для українського ринку, де в одному господарстві часто працює техніка різних брендів, років випуску та конфігурацій. Навігаційна система дає можливість підвищити точність роботи без повного оновлення машинного парку.

Перед встановленням варто оцінити технічний стан рульової системи. Якщо є значний люфт або механічні несправності, їх потрібно усунути до монтажу. Автокермування не замінює справну механіку, а працює найкраще тоді, коли трактор технічно готовий до точного керування.

Як проходить встановлення

Монтаж системи складається з кількох етапів. Спочатку перевіряється стан рульової системи та підбираються монтажні елементи. Далі встановлюється вузол автоматичного кермування, монтується GNSS-приймач, закріплюється дисплей, прокладаються кабелі та підключається живлення.

Важливий етап – калібрування. Система має “зрозуміти” геометрію конкретної машини: колісну базу, висоту антени, її розміщення відносно осей, тип кермування та реакцію рульового механізму. Саме від правильності цих параметрів залежить якість утримання лінії.

Після налаштування оператор може створювати профілі техніки та агрегатів. Це зручно, якщо система використовується з різними знаряддями або якщо в господарстві є кілька машин, для яких потрібно зберігати окремі параметри.

Безпека під час роботи

Автоматичне кермування не скасовує відповідальність оператора. Водій має контролювати роботу техніки, ситуацію навколо машини, стан агрегату та безпечність маневрів. Призначення системи – допомагати оператору, а не повністю замінювати його.

NX612 має набір налаштувань, які підвищують безпеку роботи: обмеження швидкості автокермування, умови активації автоматичного режиму, ручне відключення поворотом керма, контроль U-розвороту та попередження для оператора. Такі функції допомагають уникати випадкової активації або неправильного використання системи.

Для господарства важливо навчити операторів не лише вмикати автокермування, а й правильно створювати лінії, перевіряти сигнал, контролювати агрегат і розуміти, коли автоматичний режим потрібно вимкнути.

Де CHCNAV NX612 дає найбільший ефект

Система автоматичного кермування корисна майже на всіх етапах польового циклу, але особливо помітний ефект вона дає там, де важлива повторюваність і точність проходів.

• Посів. Рівні проходи, менше пропусків і перекриттів, точніше формування технологічних колій.
• Обробіток ґрунту. Стабільне покриття площі, зменшення зайвих проходів, простіша робота з широкозахватними агрегатами.
• Обприскування. Точне ведення по лінії, можливість роботи з секціями за підтримки відповідного обладнання, менший ризик подвійного внесення.
• Внесення добрив. Рівномірніше покриття поля та кращий контроль виконаної площі.
• Нічна робота. Система не залежить від видимості так, як оператор, тому допомагає зберігати точність у складніших умовах.
• Робота на великих площах. Менше втоми оператора та стабільніша якість проходів протягом тривалої зміни.

Що отримує фермер після впровадження автокермування

Головна перевага навігаційної системи – вона робить польову роботу більш контрольованою. Оператор бачить маршрут, техніка точніше тримає лінію, а господарство отримує дані про виконані завдання.

Серед практичних переваг:

• зменшення перекриттів і пропусків;
• більш рівномірне виконання польових операцій;
• менше навантаження на оператора;
• можливість точнішої роботи вночі або в умовах обмеженої видимості;
• кращий контроль обробленої площі;
• можливість зберігати поля, лінії та завдання;
• готовність до подальшого впровадження елементів точного землеробства.

Важливо розуміти: ефект від автокермування залежить від культури використання. Найкращий результат отримують ті господарства, які правильно налаштовують техніку, навчають операторів, зберігають навігаційні лінії та використовують дані не один раз, а системно.

Чому це актуально для українських господарств

Українські аграрії працюють в умовах, де важлива кожна зміна, кожен літр пального і кожен гектар, виконаний вчасно. Погодні вікна часто короткі, навантаження на техніку високе, а знайти досвідченого оператора стає дедалі складніше. Саме тому навігаційні системи вже не є "додатковою опцією", а стають робочим інструментом підвищення ефективності.

Для невеликого господарства автокермування може стати першим кроком до точного землеробства. Для середнього підприємства – способом стандартизувати якість роботи різних операторів. Для великого парку техніки – інструментом управління маршрутами, даними й виконанням завдань.

CHCNAV NX612 цікава тим, що поєднує високу точність, широкий функціонал, ISOBUS-сумісність, хмарні можливості та встановлення на різні типи техніки. Це рішення для тих, хто хоче отримати сучасну навігацію без повної заміни машинного парку.

Кому варто розглянути CHCNAV NX612

Система буде корисною господарствам, які:

• хочуть зменшити перекриття під час обробітку, посіву чи внесення матеріалів;
• працюють із широкозахватними агрегатами;
• мають потребу в нічній роботі або тривалих змінах;
• прагнуть знизити втому оператора;
• планують впроваджувати точне землеробство поступово;
• використовують різні типи техніки та хочуть уніфікувати підхід до навігації;
• потребують точнішого обліку виконаних робіт.

NX612 можна розглядати як практичне рішення для фермерів, які хочуть отримати більше контролю над польовими роботами вже в найближчому сезоні. Система допомагає зробити техніку точнішою, роботу оператора – комфортнішою, а виконання завдань – більш прогнозованим.

Підсумок

Навігаційні системи змінюють підхід до роботи в полі. Вони допомагають аграріям працювати не "на око", а за точними лініями, з контролем площі, повторюваністю маршрутів і можливістю аналізувати виконані операції. Для сучасного господарства це означає кращу організацію робіт, вищу точність і менше залежності від людського фактора.

CHCNAV NX612 – це система автоматичного кермування, яка поєднує RTK-точність, зрозумілий інтерфейс, підтримку різних типів техніки, ISOBUS-сумісність, автоматичні розвороти, роботу з камерами та хмарні можливості FarmMaster. Вона підходить для господарств, які хочуть перейти до точного землеробства без зайвого ускладнення процесів.
